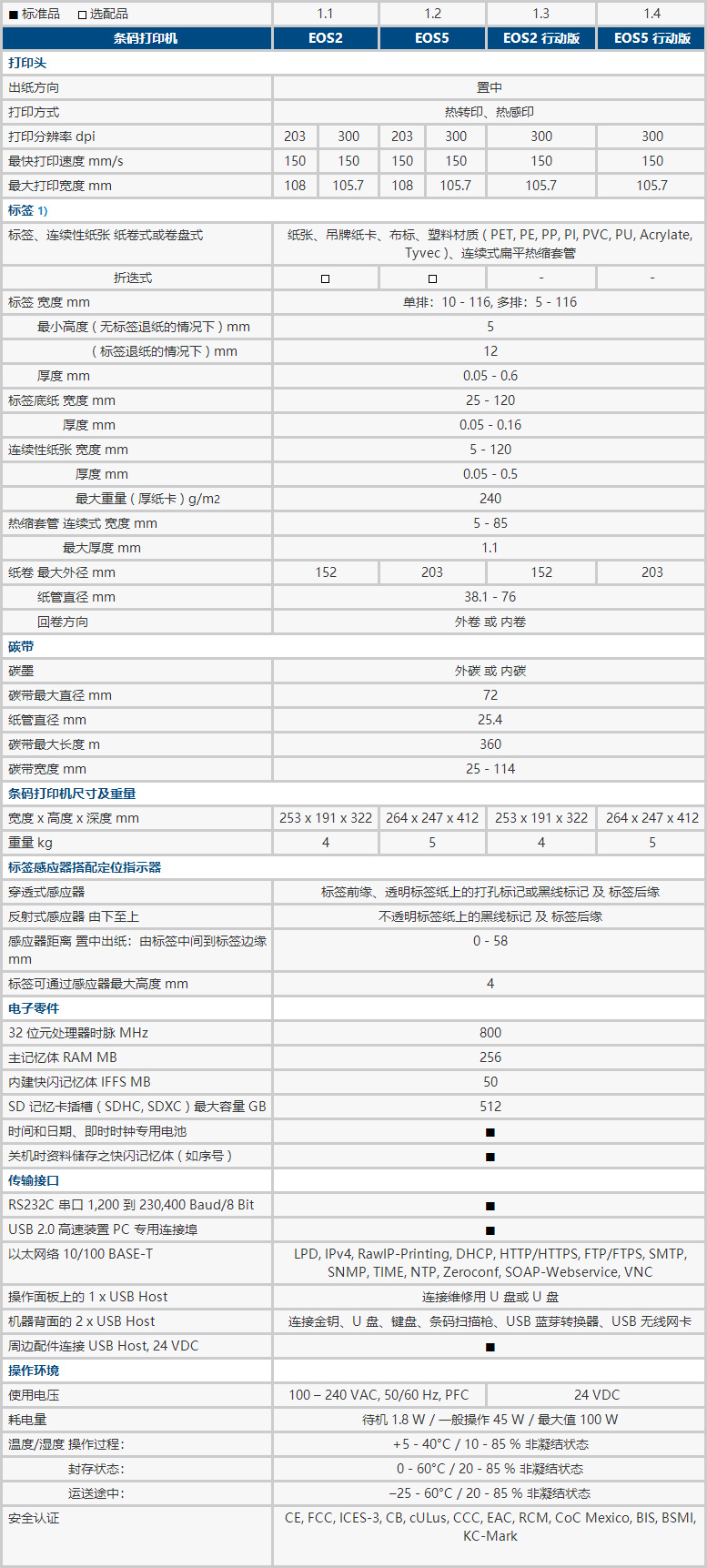

條碼打印機 EOS 型號總覽


一種概念，兩種尺寸

EOS 系列結合所有功能于一臺操作方便、機身穩固的條碼打印機內。

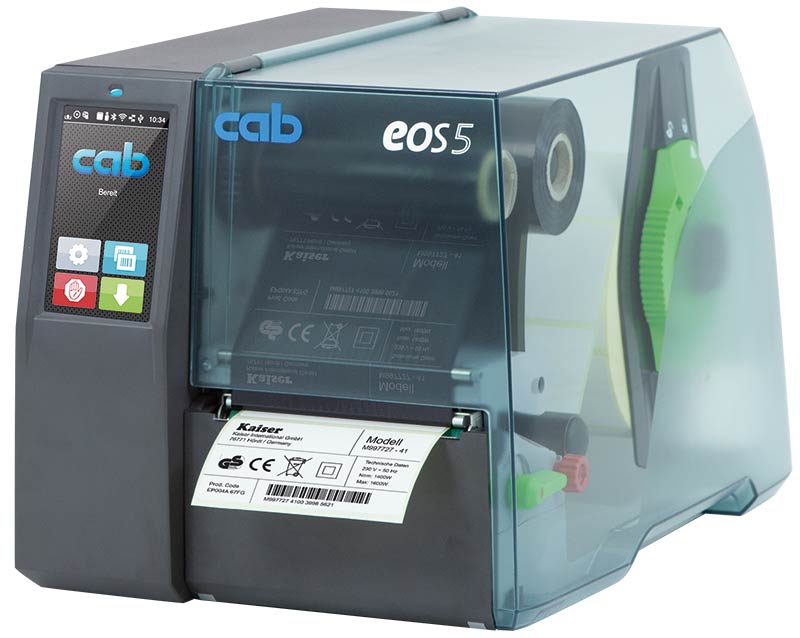

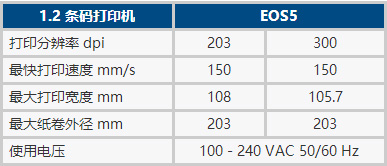

EOS5 - 大型標簽紙卷專用

最大標簽紙卷為 203 mm

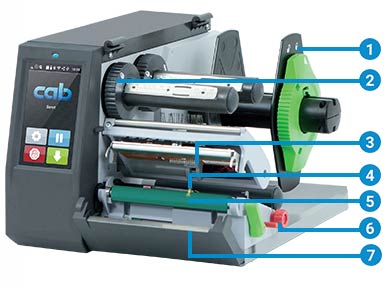

技術細節


1 紙卷軸擋板

插入標簽紙卷后鎖定紙卷軸擋板可使標簽紙卷自動置中。

2 碳帶固定軸

可依碳帶寬度調整固定軸。

3 打印頭 203 / 300 dpi

清潔或維修時不需任何工具就能手動更換打印頭。

4 穿透式或反射式標簽感測器

可透過調整桿轉動紅色旋鈕調整感測器位置。可透過 LED 燈確認感測器坐落位置。

5 打印滾軸 DR4

清潔或維修時不需工具就能更換打印滾軸。

6 標簽紙導引夾

可依標簽寬度轉動調整旋鈕來調整打印寬度區域。

7 撕紙擋板

由薄鋼片制成；為鋸齒狀，因此標簽可整齊地撕下



DR4-25
DR4-50




使用較窄的標簽及碳帶時，要達到精準打印也需要專用打印滾軸。可避免打印滾軸磨損、打印頭刮傷及標簽進紙時發生錯誤。

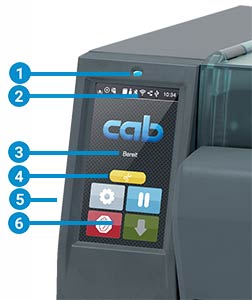

操作面板

直覺簡便的操作搭配淺顯易懂的圖示可方便調整機身設定

1 LED 燈顯示：開機

2 狀態列： 接收打印資料、記錄資料串流、碳帶將耗盡預警、SD 記憶卡 / U 盤、藍芽、WLAN 無線網絡、以太網絡、USB Slave 傳輸接口、時間

3 狀態通知： 待機、暫停、每筆打印工作完成的標簽數量、已就剝離位置的標簽、等待外部信號

4 Peripherie 按鍵

切刀 / 虛線切刀專用：直接裁切

撕紙模式專用：打印下一張標簽

5 USB 插槽：維修用 U 盤或 U 盤專用，可上傳檔案至機身內建快閃記憶體。

6 操作

  跳至選單

  重復打印最后一張標簽

  中斷及繼續打印工作

  停止及刪除所有打印工作

  標簽進紙

位于機身背面的傳輸接口

1 SD 記憶卡插槽

2 2 x USB Host 傳輸接口 連接金鑰、U 盤、鍵盤、掃描槍、USB 藍芽轉換器、USB 無線網卡

3 USB 2.0 高速裝置 PC 連接專用

4 以太網絡 10/100 BASE-T

5 RS232C 串口 1,200 到 230,400 Baud/8 Bit
